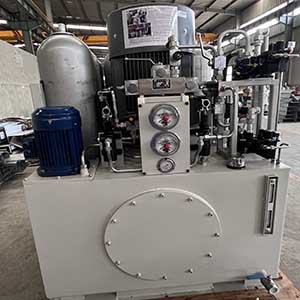

試驗臺液壓系統由油箱、主供油系統、比例加載系統、同步定位系統、冷卻系統、氣控系統等幾部分組成。

①油箱為開式結構，輔件有過濾器、液位計、溫度傳感器和加熱器。

②主供油系統由高壓小流量泵組、低壓大流量泵組、比例溢流閥、過濾裝置、控制系統等組成，用來提供不同的壓力、流量和保證液壓油的清潔度。

③比例加載系統由比例溢流閥壓力調節系統、補液泵組、單向閥、加載液壓缸等組成，用來給液壓缸提供可調的負載力。

④同步定位系統由電磁換向閥、手動換向閥、分流集流閥、液壓鎖、定位液壓缸等組成。電磁換向閥實現遠程控制，手動換向閥實現就地微調功能，分流集流閥用于保證兩定位液壓缸同步運動，液壓鎖實現定點鎖緊功能。通過上述元件對兩定位液壓缸進行運動控制，調節被試缸與加載液壓缸之間的距離，實現不同行程規格的被試缸的安裝測試。

⑤冷卻系統由冷油機和回油過濾器組成，冷油機冷卻功率大、安裝方便，回油過濾器起到了循環過濾的作用。

⑥氣控系統由空氣壓縮機提供氣源，通過氣源處理元件過濾處理、控制闋控制來實現氣動閥門的通斷。
