1.在管道布置設計和配管時，要連接的部件、液壓元件、管接頭和法蘭應根據液壓原理圖作為一個整體來考慮。

2.管道的敷設排列和走向應整齊一致，層次分明。盡量采用水平或垂直管道敷設，水平管道的平行度應≤2/1000；垂直管道的垂直度應≤2/400，并用水平儀檢測。

3.平行或交叉管道系統之間的間隙應大于10毫米。

4.管路配置必須使液壓軟管、液壓閥等部件便于裝卸和維修。系統中的任何一段管道或部件應盡可能自由拆卸，而不影響其他部件。

5.配管時，管道必須有一定的剛度和抗振能力。管道支架和管夾應正確配置。彎管應在彎曲點附近配有支架或管夾。管道不得與支架或管夾直接焊接。

6.管道的重量不應由閥門、泵等液壓元件和附件來承受，也不應承受管道所支撐的較重元件的重量。

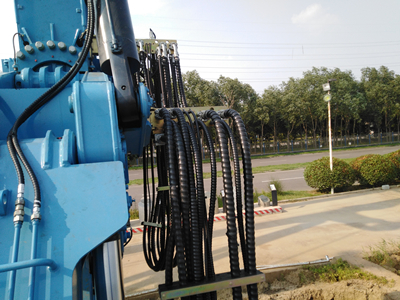

（液壓軟管）

7.對于長管道，必須采取有效措施防止因溫度變化引起管道膨脹和收縮而產生的應力。

8.所用管材必須有明確的原始基料，不允許使用干料不明的管材。

9、液壓系統管徑50mm以下可用砂輪切割機切割。直徑大于50mm的管子一般要用機械加工切割。如果用氣割，就要用機械加工的方法，把氣割引起的組織變化關掉，同時可以把焊接坡口翻出來。除回油管外，管道的壓力不允許用漆輪擠壓切割機切割。管子的切割面必須光滑，無手刺、無氧化皮、無熔渣，切割面應垂直于管子軸線。

10.當管道由多個管段和管件走線時，應依次逐個接管，一個管段完成，組裝后再配置下一個管段，避免一次焊接造成的累積誤差。

11.為了減少局部壓力損失，管道各部分應避免橫截面的局部急劇膨脹或收縮以及急劇彎曲。

12.與管接頭或法蘭連接的管道必須是直管，即該管道的軸線應與管接頭和法蘭的軸線平行并重合。該直線的長度應大于或等于管道直徑的2倍，

13.管徑30mm的小管徑可采用冷彎法，管徑30~50mm時可采用冷彎法或熱彎法，管徑大于50mm時一般采用熱彎法。

14.焊接液壓管道的焊工應持有有效的高壓管道焊接證書。

15.焊接工藝的選擇:乙炔氣焊主要用于普通碳鋼管壁厚小于等于2mm的管道，電弧焊主要用于碳鋼管壁厚大于2mm的管道。氬弧焊是焊接管道的最佳方法。對于壁厚大于5mm的管道，應采用氬弧焊打底，電弧焊填充。必要時，管孔內應充入保護氣體進行焊接。

16、焊條、光亮劑應與光亮管相匹配，其品牌必須有明確的依據信息、產品合格證，用途在有效使用期內。焊條和焊劑在使用前應根據產品說明書進行干燥，并在使用過程中保持干燥，當天使用。焊條藥皮應無脫落和明顯裂紋。

17.液壓管道焊接應采用對焊。焊接前，應清除寬度為10~20毫米的坡口及其附近表面的污垢、油漬、水分和銹斑。

18.管道與法蘭的焊接應采用對焊法蘭，不得采用插入式法蘭。

19.管道和管接頭的焊接應采用對焊，不得采用插入式。

20.管與管之間的焊接應采用對接焊，不得采用插入焊。

21.液壓管道采用對焊時，焊縫內壁必須高出管道0.3~0.5毫米。內壁凹陷現象是不允許的。焊接后，用銼刀或手持砂輪磨平內壁凸起的焊縫。去除焊渣和毛刺，以達到平滑度。

22.對接焊縫的橫截面應垂直于管道的中心線。

23.焊縫的截面不允許在轉角處，也應避免在管道的兩個彎管之間。

24.焊接管道時，需要根據安裝位置點焊定位，然后拆卸焊接，再組裝成型。

25、在整個焊接過程中，應防止風、雨、雪的侵襲。焊接后，壁厚小于等于5mm的焊縫應在室溫下自然冷卻，不得用強風或淋水強制冷卻。

26、余縫應焊透，外觀應均勻平整。壓力管道的接頭應進行抽樣探傷檢查。27.管道焊接后，所有管道應根據其位置進行一次預安裝。連接所有液壓元件、閥組、閥支架和泵站，所有接口應自然貼合并居中，不能強行扭曲。松開管接頭或法蘭螺釘時，嚴禁相對于結合面中心線有大的錯位、離位或傾斜角度。如果出現這種情況，可以通過烘烤定型來消除。

28.管夾可以在所有配管完成后焊接到框架上，也可以根據需要發貨。

29.管道安裝、焊接和預安裝后，應再次拆卸管道進行酸洗和磷化。酸洗磷化后，管道內通入熱風快速干燥。干燥后，如果過幾天重新組裝系統，液壓油導入管道，一般不需要防銹處理，但要妥善保管。如果需要長時間存放，并且重要的是要涂防銹漆，必須在磷化48小時后再涂。需要注意的是，防銹漆必須與后期管道清洗所用的清洗液或液壓油相兼容。

30.酸洗、磷化、干燥后再次安裝管道前，應對各管道內壁進行預清洗。預清洗后應盡快重新組裝到系統中，并對系統進行整體循環凈化處理，直至達到系統設計要求的潔凈度水平。

31.液壓軟管的應用僅限于以下場合:

(1)設備的可移動元件之間；

(2)更換替換件方便；

(3)抑制機械振動或噪音的傳播。

32.在安裝軟管的過程中，必須注意軟管和接頭會造成額外的應力、扭曲、急劇彎曲、研磨控制等不良工況。

33.軟管在裝載系統之前，還應清潔內腔和接頭。
