液壓系統是如何控制油流的？

河南科興液壓公司指出，液壓系統在運行時主要由信號控制和液壓動力組成，信號控制部分用于驅動液壓動力部分中的控制閥。液壓動力部分用電路圖表示，以顯示不同功能元件之間的關系。

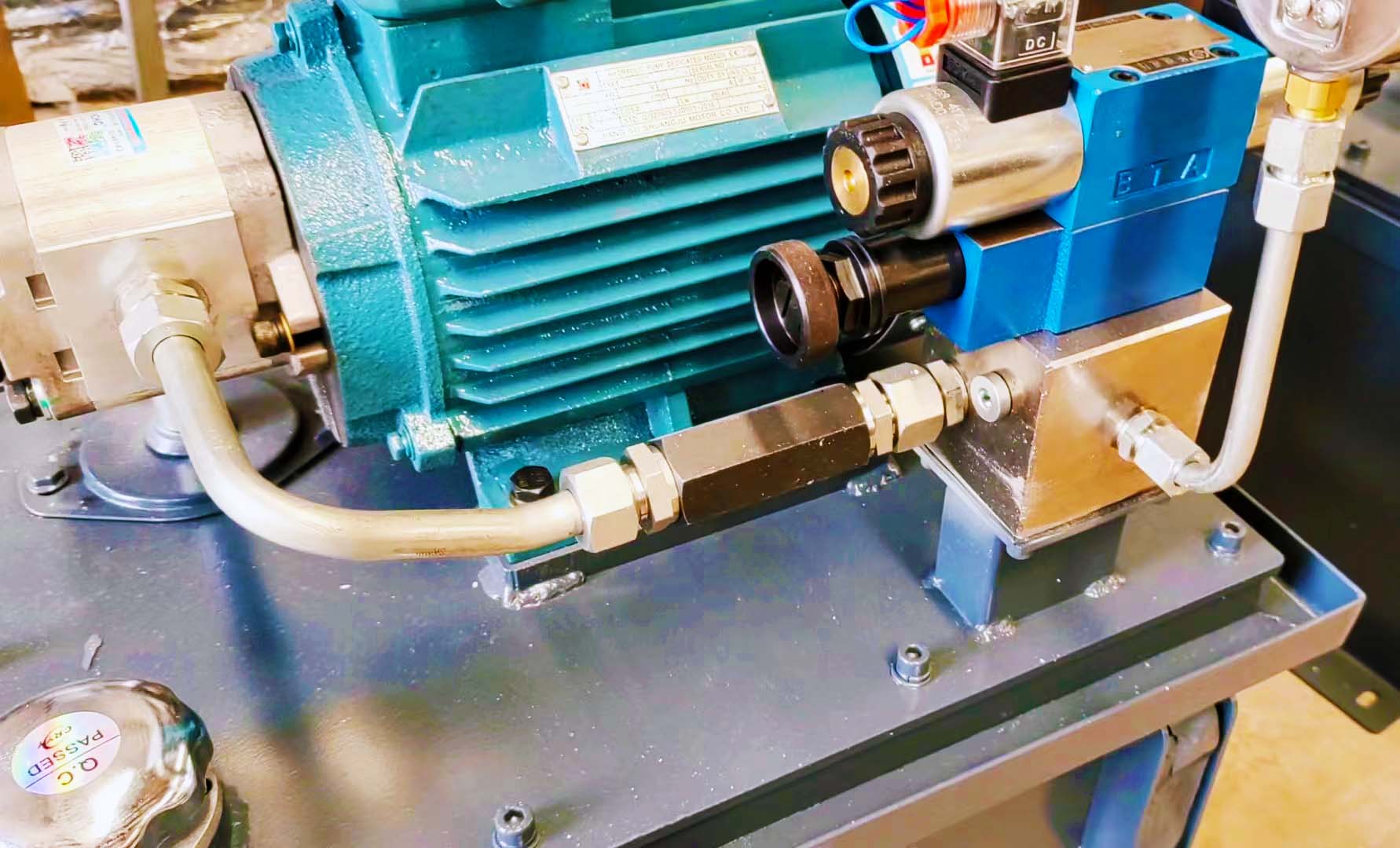

液壓系統中的液壓源包含液壓泵、液壓輔助元件和馬達，液壓控制部分包含各種控制閥，主要運用于控制工作油在使用過程中的流量、壓力和方向。執行部分包括液壓缸或馬達，可按照實際需要選擇。

在液壓系統的分析與設計過程中，一般會用框圖來表示設備的實際運行狀態，空心箭頭表示信號流程，實心箭頭表示流程?；疽簤夯芈分械膭?dòng)作順序——控制元件(兩位四通換向閥)的換向和彈簧復位，執行元件(雙作用液壓缸)的伸出和縮回，溢流閥的開啟和關閉。

根據液壓系統的工作原理，所有回路都可以依次編號。如果第一個執行元素的編號為0，則其關聯的控制元素標識符為1。如果對應于致動器伸出的元件標識符是偶數，則對應于致動器縮回的元件標識符是奇數。不僅液壓回路要編號，實際設備也要編號，以便發現系統故障。
